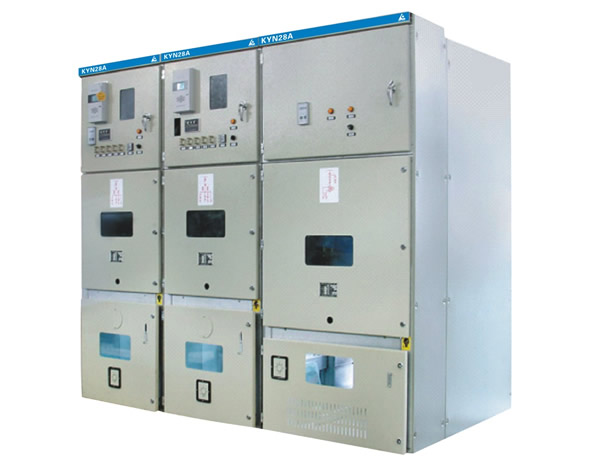

KYN28A-12凱裝移開式金屬封閉式開關柜
來源：山東潤泰電器設備有限公司時間：2018-06-15
產品概述
| 概述 |
| KYN28A-1 2鎧裝移開式金屬封閉開關設備(簡稱開關柜)是合肥力源電力設備有限公司在國外 先進設計制造技術的基礎上自行設計開發的新型產品，可取代各種老型的鎧裝式金屬封閉開關設備，其產品具有以 下明顯優點：產品的外殼完全是由敷鋁鋅板經CNC機床加工成形后用螺栓組裝而成，具有很高的機械強度，有效地保 證了產品的整齊和美觀。柜門采用噴塑涂敷，具有較強的抗；中擊和耐腐蝕能力。產品外殼具有儒4X級的防護等級 。 本產品的主開關可配置S任MENS公司的3AH、ABB公司的VD4型真空斷路器、C3系列固定式負荷開關 、同時也可配置多種國產系列真空斷路器(如VSl、ZNl2)等。 無論是選用何種斷路器，其斷路器均具有長壽命、高參數、少維護、體積小的獨特優點。 KYN28A-12鎧裝中置式金屬封閉開關設備適用于3.6-12kV三相交流50Hz電網，作為接受和分 配電能，并對電路實行控制、監測和保護之用?？捎糜趩文妇€分段系統和雙母線分段系統。開關設備符合GB3906 《3—35kV交流金屬封閉開關設備》及DL404《戶內交流高壓開關柜訂貨技術條件》等標準的要求，并且具有完 善、可靠的“五防”閉鎖功能。 |

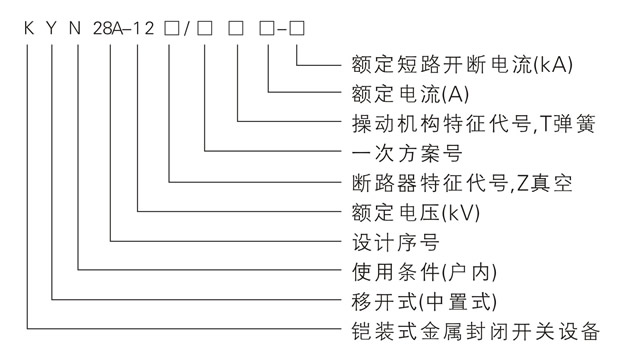

| 型號說明 |
 |
| 使用環境條件 |
| 正常使用條件： 環境溫度：最高溫度+40℃，最低溫度-15℃，且24h內平均溫度不高于+35℃。 環境濕度：日平均相對濕度95％及以下，月平均相對濕度90％及以下。 最大海拔高度不超過1000m。 地震烈度不超過8度。 無火災、無爆炸危險、無嚴重污穢、無化學腐蝕氣體及劇烈振動的場所。特殊使用條件： 當開關柜安裝在海拔大于1000mm的地區，則訂貨時必須與廠家協商采取必要的力口強絕緣措施。 當環境最高溫度超過+40℃時，開關柜的額定載流能力將按一定的系數降低，在訂貨時必須得到制 造廠的確認。 特殊注意事項： 中國許多地區的濕度較高，溫度波動速度較快且幅度較大，開關柜在這種氣候環境下運行，就有 凝露的危險，因此開關柜在備用和運行狀態下，用戶應保證加熱器全天候投入,但負荷電流1250A以上的開關柜在運 行狀態下，加熱器可不投入。 |

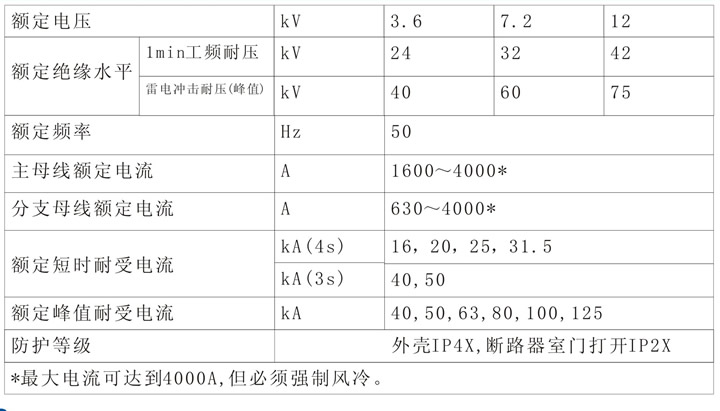

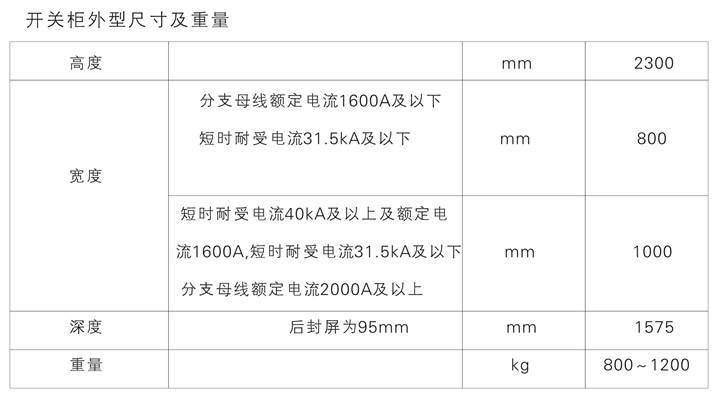

| 開關柜主要技術參數 |
 |
| 一次回路主要元器件簡介 |

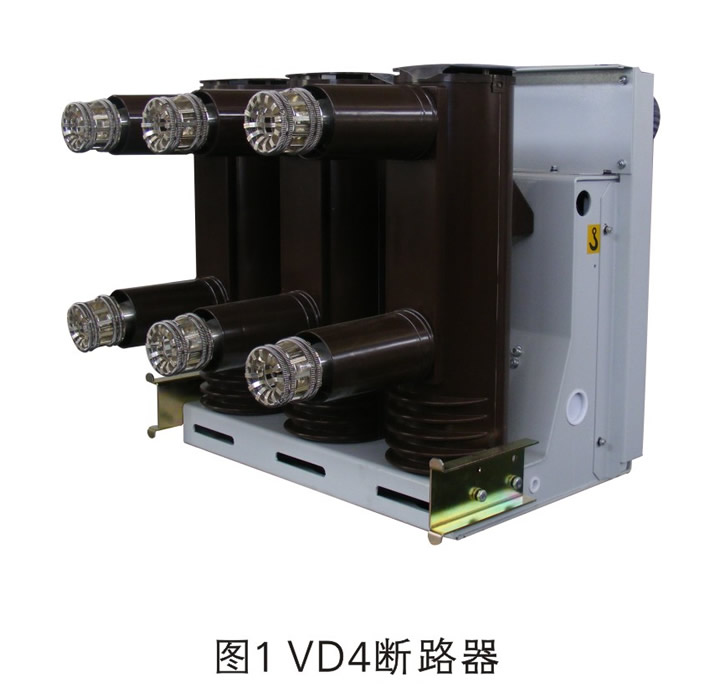

| 開關柜中所選用的一次回路主要電器元件供選型時參考，更詳細的說明請參閱相關的產品說 明書。 真空斷路器是開關柜一次回路中最主要的電器元件，主要選型有ABB公司產的VD4型真空斷路器，SIEMENS公司產的3AH型真空斷路器，森源公司產的VS1型真空斷路器等，此處僅對VD4真空斷路器作簡略說明。VD4真空斷路器VD4真空斷路器是開關柜一次回路中最主要的電器元件(見圖1)，它是由AB B集團提供的，完全符合 國際標；隹和國家標準的要求。 VD4真空斷路器可在工作電流范圍內頻繁操作及多次開斷短路電流。機械壽命可高達30000次 滿容 量短路電流開斷次數可高達100次。它適用于重合閘操作，并有極高的操作可靠性。在正常的工作條件下，斷路器在 允許技術參數范圍內使用，可保證安全、可靠地運行。使用過程中VD4真空斷路器僅需少量的清掃、潤滑等維護工作 。 |
| 當斷路器用于控制3.6-12kV電動機時，若起動電流小于600A，且為頻繁起動時，建議裝設氧 化鋅避雷器用來限制操作過電壓，其具體要求在訂貨時由用戶與制造商協商確定。 與VD4真空斷路器配套的操動機構是結構緊湊、 性能穩定的平面蝸卷彈簧操動機構。 操動機構同時操作三相滅弧室。蝸卷彈簧可同時配有手動和電動兩種儲能方式。操動機構可適用自動重合閘操作。 操動機構的基本配置模式可滿足多數用戶的要求，它具有完善、可靠的電氣和機械的輔助元件。VD4真空斷路器手車可電動操作。 具體技術參數見相關產品說明書。 負荷開關 負荷開關主要選型有NAL12型負荷開關及NALF12型負荷開關一熔斷器組合電器，F(xiàn)N12-12 D／630-20型交流高壓負荷開關、FN12-12(R)D／100-31.5型交流高壓負荷開關—熔斷器組合電器等。 負荷開關應設計合理、結構簡單、操作方便、性能穩定，它適用于范圍廣泛的中壓開關設備，可 用于變壓器、電容器、電纜、架空線、饋線及環網系統。 負荷開關能在開關柜門板關閉情況下進行操作，負荷開關與接地開關具有可靠的機械閉鎖。 在正常的工作條件下，該負荷開關可在額定參數下長期運行，僅需少量的維護。 |
 |

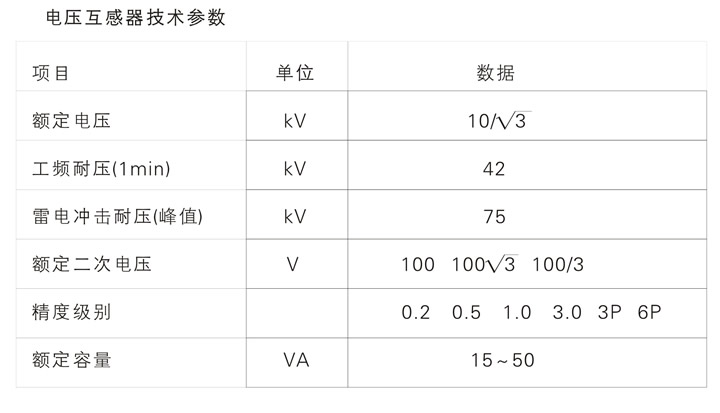

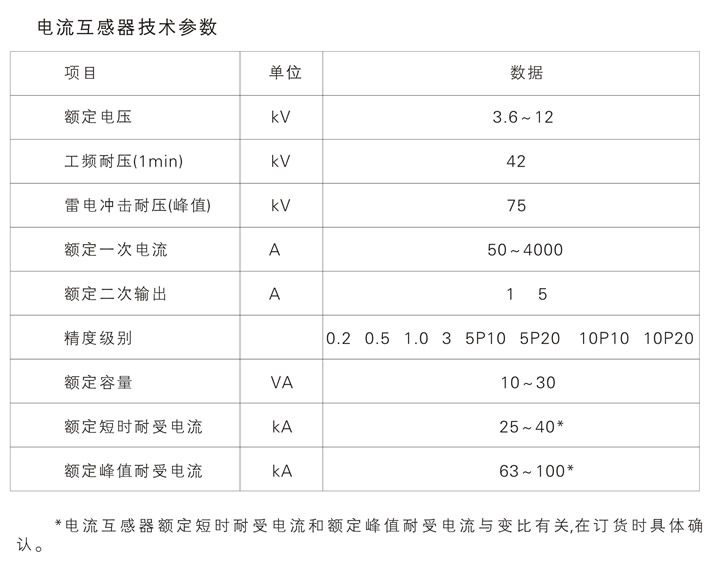

| 無間隙氧化鋅避雷器 開關柜中避雷器主要選型有ABB公司產的MWD無間隙氧化鋅避雷器和國產的HY5WS型避雷器 接地開關 接地開關主要選型有ABB公司產的EK6型接地開關和國產的JN15型接地開關。接地開關帶有輔助接點，提供接地開關分合閘狀態的信號。 電流／電壓互感器 隨著數字技術在測量和保護方面的應用和發展，中壓系統對測量元件的要求也發生了改變。與傳統測量元件相比，現在的測量元件僅需有微小的電信號便可滿足要求。電流／電壓互感器技術術參數見下表： |
 |
 |
| 二次回路主要元器件簡介 |
| 保護繼電器 可以根據用戶的要求配置用戶指定的保護繼電器。 測量?jī)x表 測量?jī)x表的配置，主要根據用戶的要求，并滿足國際標準測量?jī)x表導則要求。本公司主要配備國 內先進廠家元器件，也可根據用戶的要求配備用戶指定的國產儀表。 其他二次元件 開關柜操作電源的保護采用微型空氣開關，也可以采用熔斷器。 開關柜的二次端子排一律采用鳳凰端子。 開關柜的輔助開關以及二次插件均采用結構簡單、性能優良、工作可靠的馳名公司產品。 |
| 開關柜結構 |

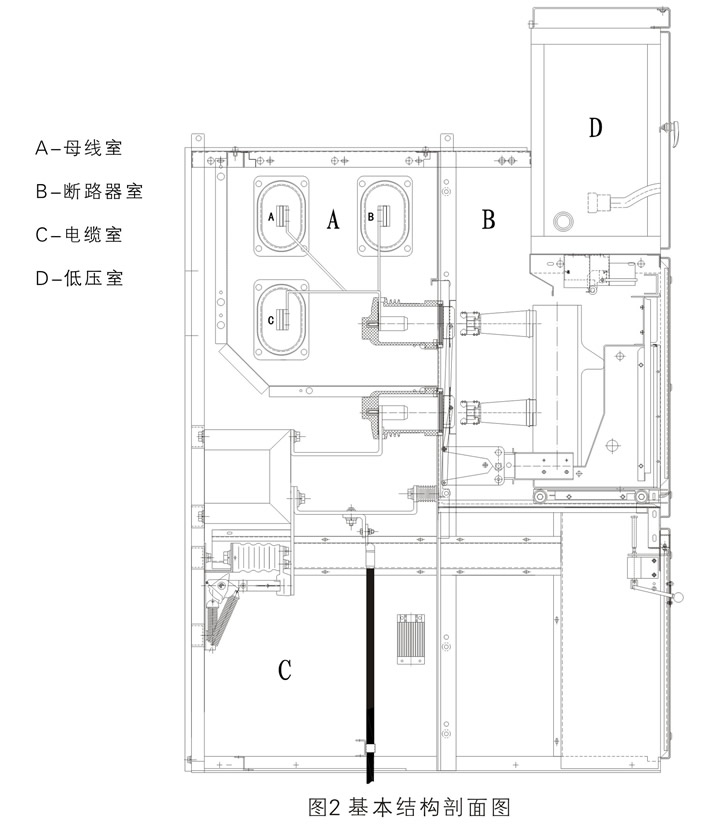

| 概述 開關柜由固定的柜體和可移開部件(簡稱手車)兩大部分組成。根據柜內電氣設備的功能，柜體用 隔板分成四個不同的功能單元。如圖2所示的母線室A、斷路器室B、電纜室C、低壓室D。柜體的外殼和各功能單元之 間的隔板均采用敷鋁鋅鋼板彎折后栓接而成。 |
 |
| 開關柜可移開部件可配置VD4、VS1、3AH等真空斷路器手車、電流互感器手車、電壓互感器手 車、隔離手車等。 開關柜內可裝設檢測一次回路運行情況的帶電顯示裝置(由用戶選擇)，該裝置由高壓傳感器和顯 示器兩部分組成。傳感器安裝在饋線側，顯示器安裝在開關柜的低壓室面板上。 開關柜外殼防護等級是IP4X，斷路器室門打開時的防護等級為IP2X。 開關柜從結構上考慮了開關柜內部故障電弧的影響， 并根據PEHLA規程第4號的1-3節和6節以及 IEC60298的6．108條規定，GB3906的7．15條規定，VDE0670的601部分的規定進行了嚴格的引弧試驗，能有效地保證 操作人員和設備的安全。 由于開關柜的安裝與調試均在正面進行，所以開關柜可靠墻安裝，以節省占地面積，但如條件允 許，仍建議開關柜后到隔板墻之間留出一定安裝維修通道，寬度約800mm。 |
 |

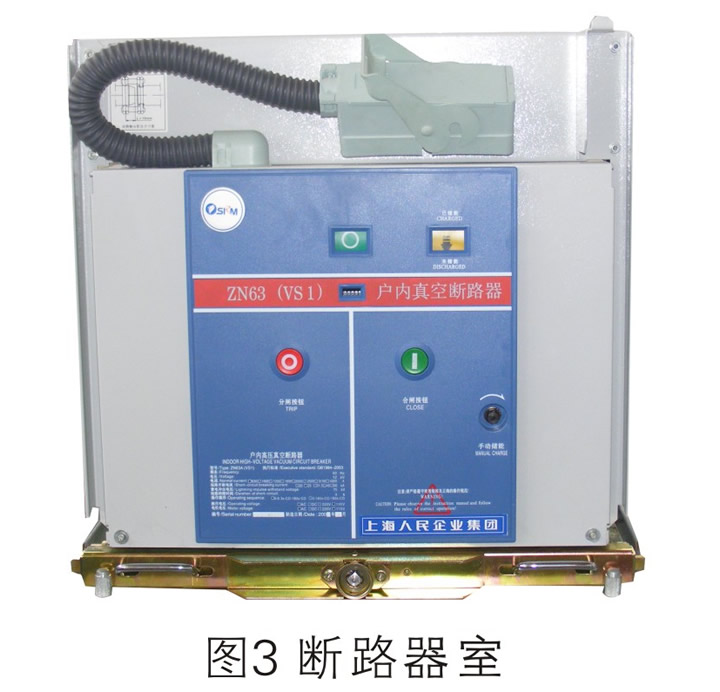

| 外殼、隔板和壓力釋放裝置 開關柜的外殼和隔板是采用教務敷鋁鋅板經C N C機床加工和彎折之后在專用夾具上組裝栓接而成，因此，裝配好的開關柜能保證尺寸上的統一性及很高的機械強度。 開關柜的門板面漆采用靜電噴涂后焙烤，表面抗沖擊，耐腐蝕并保證外形的美觀。 開關柜的頂部在斷路器室、母線室和電纜室的上方均設有壓力釋放裝置，當發生內部故障電弧時，伴隨電弧的出現，開關柜內部氣壓升高，頂部裝設的壓力釋放金屬板將被自動打開，釋放壓力和排泄氣體，裝設在門上的特殊密封圈把柜前面封閉起來，以確保操作人員和開關柜安全。 斷路器室 在斷路器隔室內(圖3)裝有手車導軌，供手車在隔室內電動或手動行進。手車能在“工作”位置、“試驗／隔離”位置之間移動?；铋T由金屬板經噴塑制成，安裝在手車室的后壁上。手車從“試驗／隔離”位置移動至“工作”位置過程中，活門自動打開，手車反方向移動時活門自動關閉，從而保證操作人員不會觸及帶電體。 |
 |
| 手車能在開關柜的門板處于關閉情況下進行操作，通過觀察窗可以看到手車在柜內所處的位置，還能看到斷路器手車上的O N／O F F按鈕和斷路器機械位置指示器，以及彈簧的儲能／釋能狀態指示器。 開關柜上的二次線與手車的二次線聯絡是通過手動二次插頭來實現的。二次插頭的動觸頭通過一個尼龍波紋管與手車相聯，二次插座是裝設在開關柜斷路器室的右上方，只有當手車處于“試驗／隔離”位置時，才能插上和拔下二次插頭。手車處于“工作”位置時，由于機械聯鎖作用，二次插頭被鎖定，不能被解下。斷路器手車在二次插頭未接通之前僅能進行手動分閘，但由于斷路器手車的合閘閉鎖電磁鐵未通電，無法手動合閘。手車 手車框架由冷軋鋼板經彎折及焊接而制成。根據用途，在斷路器室配置的手車可分為V D 4、V S 1、3 A H真空斷路器手車，V C熔斷器一真空接觸器手車、電流互感器手車、電壓互感器手車、隔離手車等。各類手車的高度與深度都統一，相同規格手車能互換。 根據需要，在電纜室也可以配置電壓互感器手車。 斷路器手車在柜內有“工作”位置和“試驗／隔離”位置，每一位置均設有定位閉鎖裝置，保證手車處于特定位置時才允許進行操作。 移動手車必須滿足聯鎖條件，保證手車移動之前斷路器必須先分開。 斷路器手車從服務小車上推入開關柜內時，首先處于“試驗／隔離”位置，然后由搖動手把或電動操動機構將手車移入“工作”位置。 |
 |

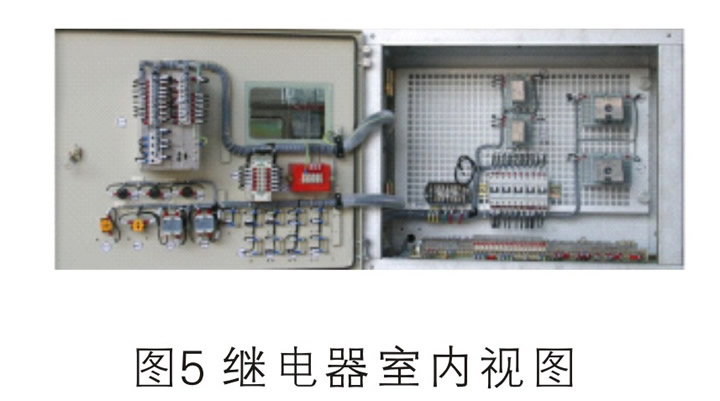

| 低壓室 低壓室(圖5)的面板與室內可裝繼電保護元件、儀表、帶電顯示器、模擬母線、操作開關以及特殊要求的二次設備。 室內用于安裝二次設備的是標準的網格板，可靈活地布置各類二次元件，并可方便布線。 控制電纜及二次線敷設在兩側有足夠空間的線槽內，并有金屬蓋板。左側線槽為與柜外連接的控制電纜預留的，開關柜內部的二次線則敷設在右側線槽內。在低壓室的側板上還留有小母線穿越孔，便于現場安裝。 防止誤操作和聯鎖裝置 機械閉鎖功能 開關柜具有可靠的聯鎖裝置，保證操作人員的人身安全與設備安全，符合S D 3 1 8《高壓開關柜閉鎖裝置技術條件》的要求。當接地開關及斷路器在分閘位置時，手車才能從“試驗／隔離”位置移至“工作”位置：而接地開關在合閘位置時，手車不能從“試驗／隔離”位置移至“工作”位置： 只有手車處于“試驗／隔離”或移開位置時，接地開關才能操作： 斷路器只有在斷路器手車已正確處于“試驗／隔離”位置或“工作”位置時才能進行合閘操作： |
 |

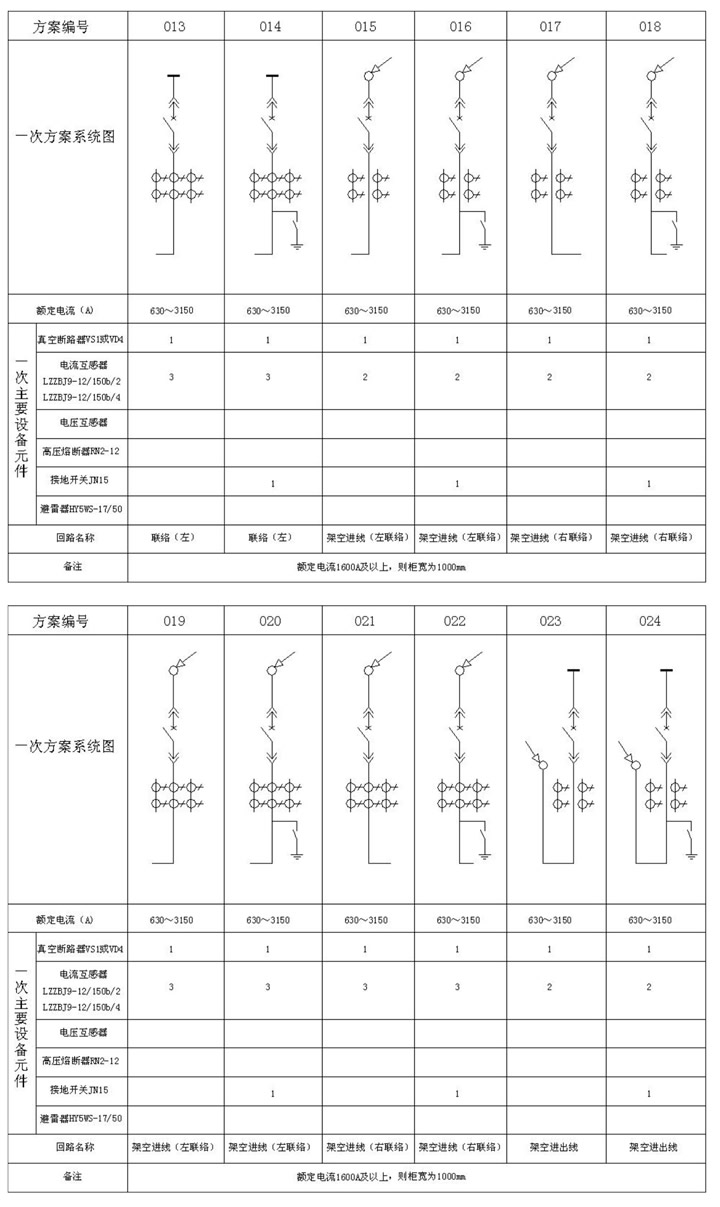

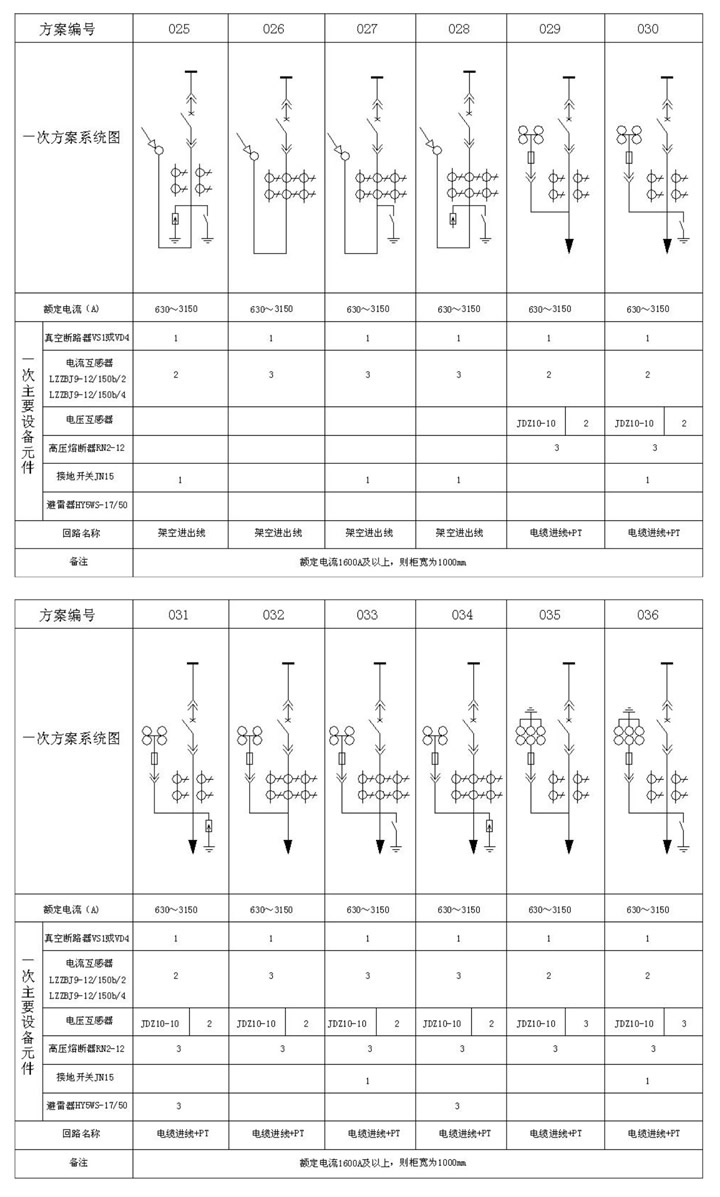

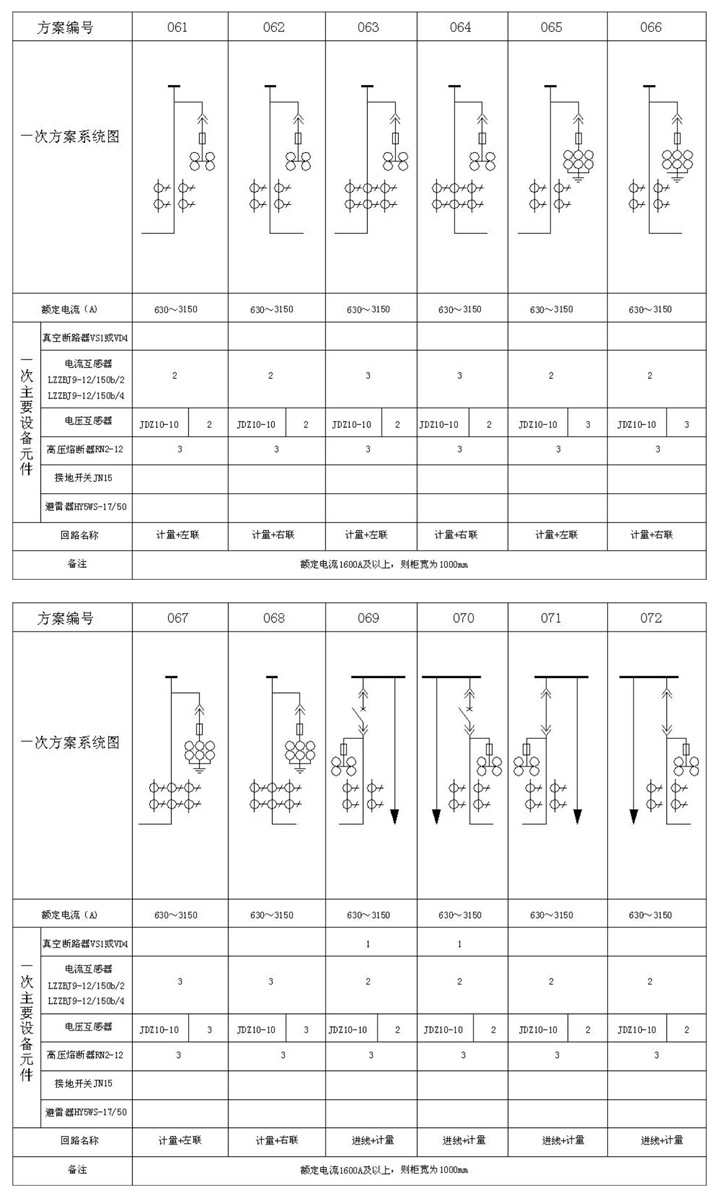

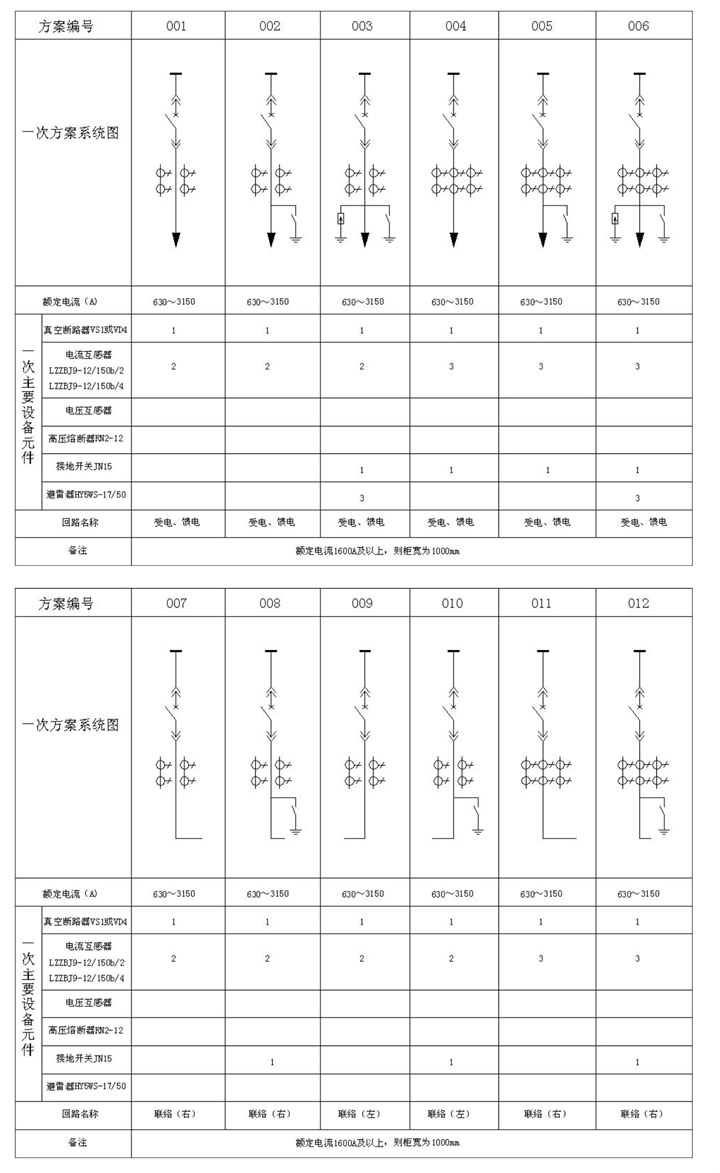

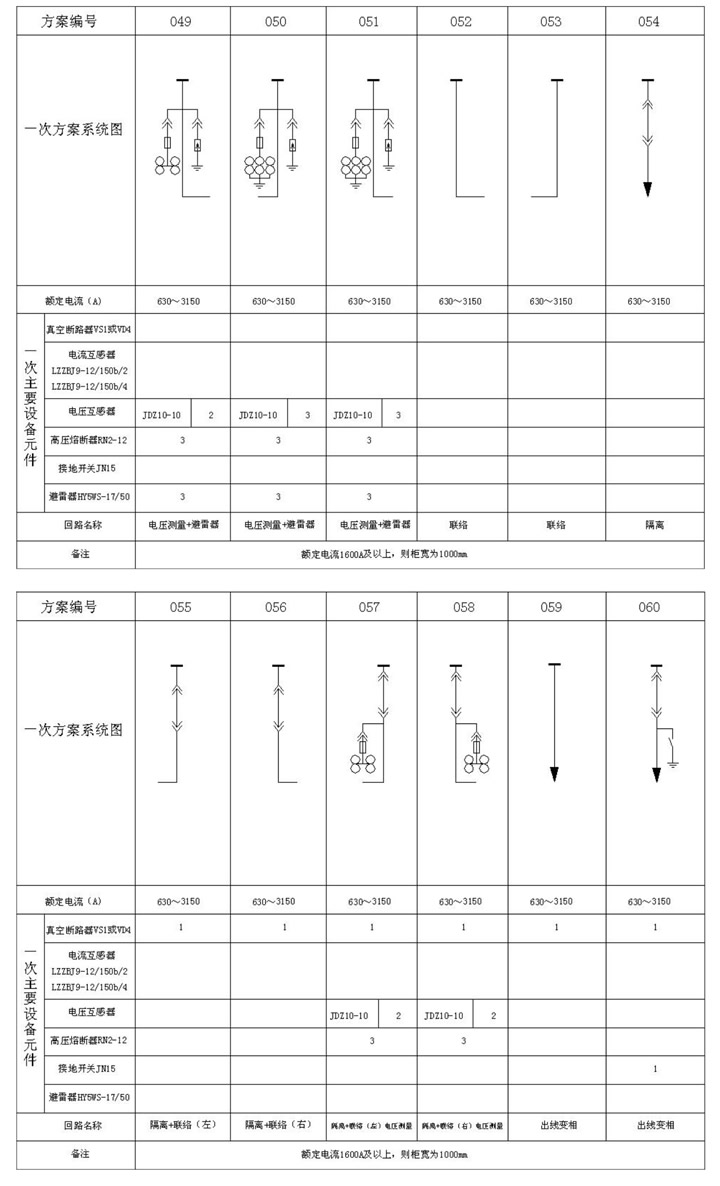

| 主電路方案 |
 |
 |
 |
 |
 |
 |
 |

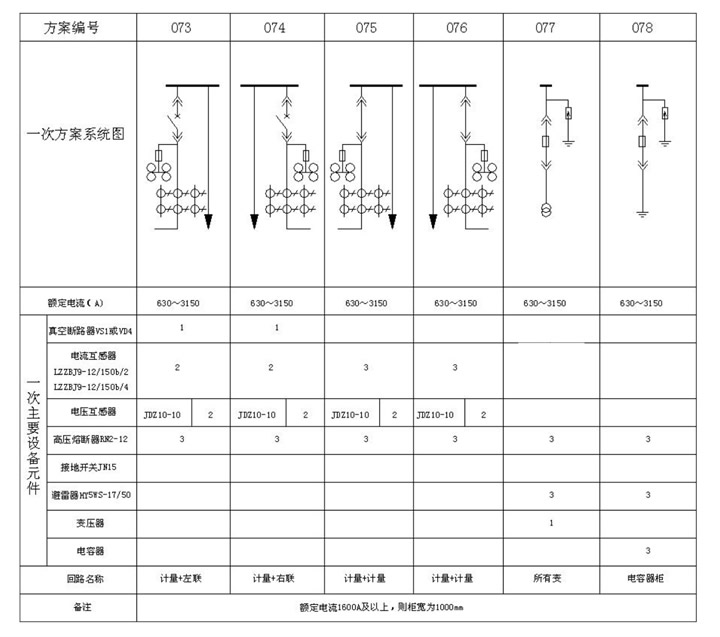

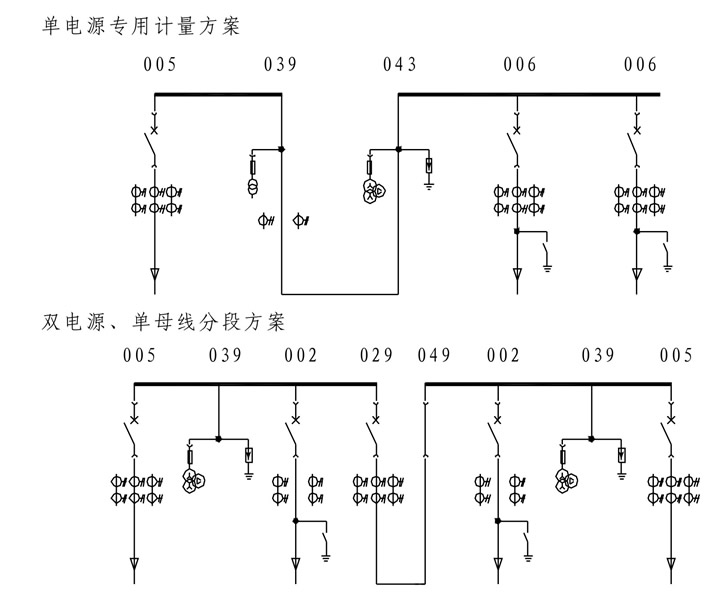

| 方案應用實例 |
 |
| 開關柜布置 |

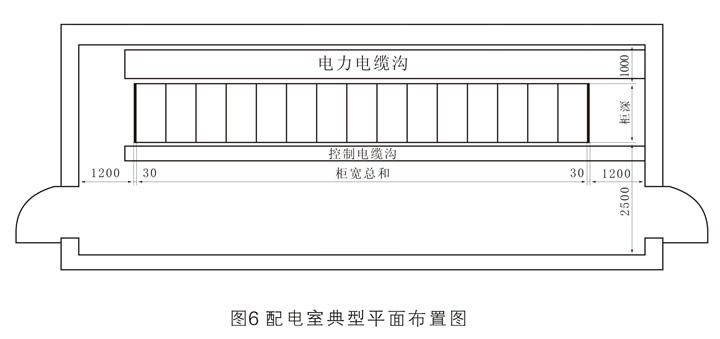

| 由于開關柜的安裝，調試及操作均在正面進行，所以開關柜可以靠墻安裝，以節省占地面積。但如果條件許可，仍建議開關柜后蓋板到墻之間以及開關柜兩側到墻之間均留出適當?shù)目v通道。圖6所示為配電室平面布置的參考方案，不論配電室是電纜溝引入方式或電纜層下出線安裝方式以及電纜上出線方式均可參照本布置方案。圖6表示開關柜單排列布置，若開關是雙排面對面布置，兩排開關柜之間距離不小于2300mm。 |
 |
| 開關柜基礎埋設 |

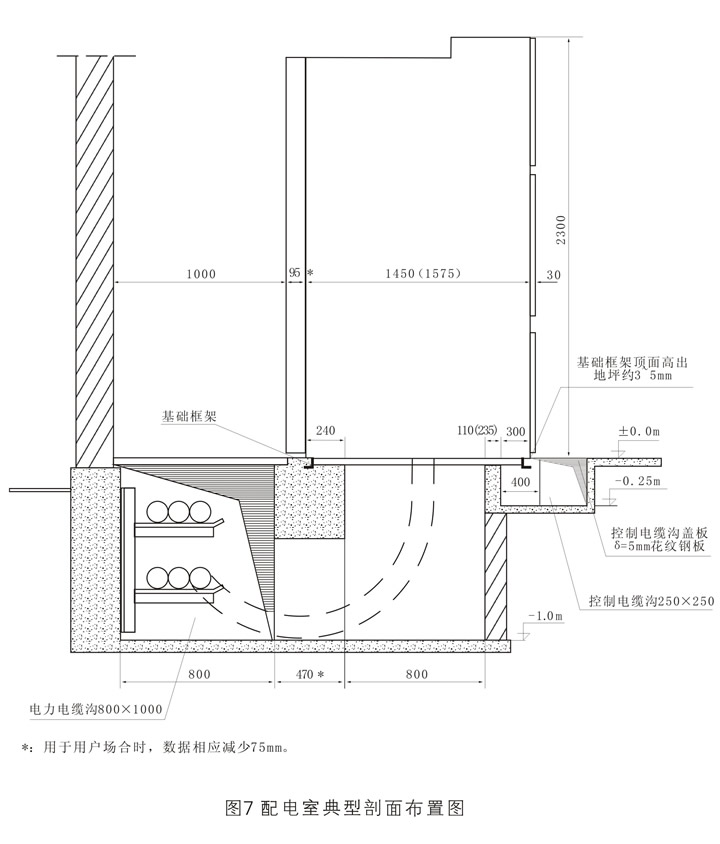

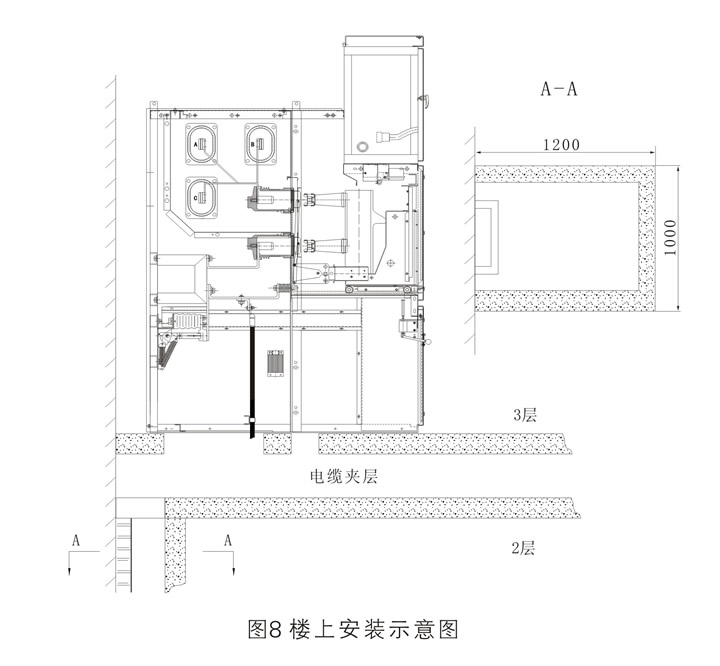

| 開關柜基礎的施工應符合電力建設施工及驗收技術規范中的有關條款的規定。 不論采取那一種進出線方式，開關柜的基礎均建議采用預先加工好的框架式底座。 如圖7所示，開關柜的基礎框架埋設一般要求采取二次澆灌的方法，待土建施工完成之后由電氣安裝單位進行埋設，基礎框架的制作應根據設計部門按制造廠要求繪制的圖紙進行。 如有配電室置于樓上則參照?qǐng)D8所示進行安裝。 |
 |
 |

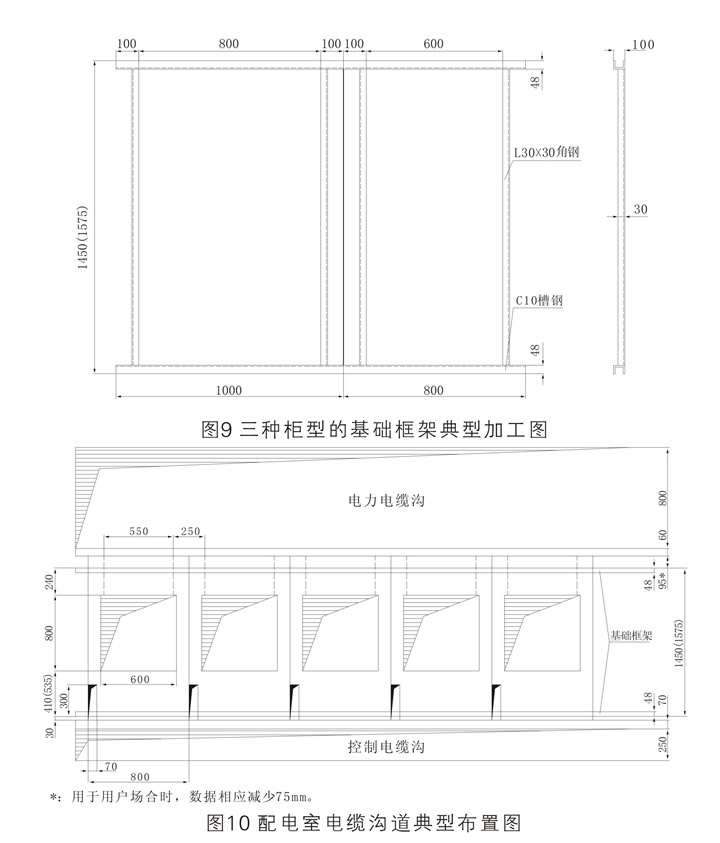

| 土建設計時開關柜基礎標高應考慮預留基礎框架槽鋼的高度，并略有余量，見圖9，并在開關柜基礎上沿框架縱方向每間隔1至1.5m預埋錨固鋼板。圖9為1000、800、650mm三臺不同柜寬的基礎框架的加工尺寸示意圖。 基礎框架是由槽鋼及角鋼焊接組成的，框架的基本尺寸要求及電纜溝道布置見圖10，對槽鋼的高無嚴格要求，可選用C5或C8號槽鋼?；A(chǔ)框架槽鋼的外延距離應與開關柜本體框架的尺寸一致，其數值為1175(1375)mm。根據開關柜的平面布置情況及每排開關柜的臺數決定框架的總長度。 基礎框架預埋時應進行水平校準要求水平誤差及平直度不超過每米1mm，總誤差不超過2mm，并要求基礎框架的頂面比配電室最終地坪高出約3至5mm。地基最好是水磨石，如果是水泥地，水泥標號不得低于500#。 電纜溝深度應視電纜種類、按規程要求而定。 |
 |
| 開關柜安裝 |
| 鎧裝式金屬封閉式開關柜應安裝在干燥、整潔、空氣流通的配電室里。安裝時要求配電室內開關柜的基礎框架及室內地坪己竣工驗收，且配電室內的門窗裝修及室內照明通風工程應基本完成。 利用吊鉤或棍棒把開關柜移到地基上就位后，將地腳調整螺絲往下擰，使之支撐住整個開關柜，然后抽掉棍棒將地腳調整螺絲復位并適當調整每臺柜子的垂直度，按排列圖排列整齊擰上拼柜螺絲以固定整個排列。 |
| 訂貨須知 |
| 1、提供主接線方案圖編號、用途和單線系統圖、額定電壓、額定電流、額定短路 開斷電流、配電室平面布置圖及開關柜的排列配置圖等。 2、標明進／出線電纜的規格； 3、開關柜控制、測量及保護功能的要求以及其他閉鎖和自動裝置的要求。 4、開關柜內主要電氣元件的型號、規格及數量： 5、如開關柜之間或進線柜需要母線橋連接，應提供母線橋的額定載流量，母線橋的跨度，距地高度等具體要求數據； 6、開關柜使用在特殊環境條件時，應在訂貨時詳細說明： 7、需要其它或超出附件、備件時應提出種類和數量。 |
